HBM扭矩传感器的应用及常见型号
时间: 2019-05-30 17:46 浏览次数:
《南方工报》是广东省总工会下属的省级报社,在广东省甚至整个华南地区都是最具影响力的工人、工会、工事宣传阵地,对百斯特电子注重“孝文化”建设、关爱员工家属的做法给与

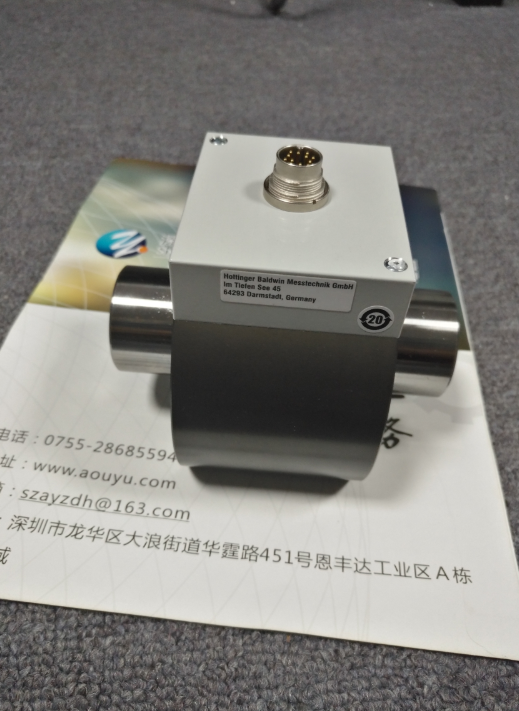

HBM扭矩传感器

HBM剪切梁称重传感器可广泛用于工业生产、衡器制造、建筑和建筑材料、食品和生活消费品、制药和医学工程等领域...

在很多领域如食品生产,加工,和控制领域,HBM的称重传感器随处可见. 许多称重传感器我们均有正式批准的证明文件.

许多证明文件在全球范围内是同样可用的.防爆称重传感器符合不同地区的ATEX 标准。

HBM称重传感器以高精度和高可靠性著称,并有最高精度C6精度称重传感器.
HBM力传感器可以进行动态和静态,以及拉向和压向力测量。而且完全没有位移。可以广泛应用于实验室力比对测量以及进行生产过程监控等。"HBM'的 DKD 标定实验室能真正反映出力传感器的技术水平
安装要点
1、安装传感器的底座安装面应平整、清洁,无任何油膜,胶膜等存在。安装底座本身应有足够的强度和刚性,一般要求高于传感器本身的强度和刚度。

2、称重传感器要轻拿轻放,尤其是由合金铝制作弹性体的小容量传感器,任何冲击、跌落,对其计量性能均可能造成极大损害。对于大容量的称重传感器,一般来说,它具有较大的自重,故而要求在搬运、安装时,尽可能使用适当的起吊设备(如手拉葫芦、电动葫芦等)。

3、每种称重传感器的加载方向都是确定的,而我们使用时,一定要在此方向上加载负荷。横向力、附加的弯矩、扭矩力应尽量避免。

4、水平调整:水平调整有两个方面的内容。一是单只传感器安装底座的安装平面要用水平仪调整水平,另一方面是指多个传感器的安装底座的安装面要尽量调整到一个水平面上(用水准仪),尤其是传感器数多于三个的称重系统中,更应注意这一点,这样做的主要目的是为了使各传感器所承受的负荷基本一致。

5、称重传感器周围应尽量设置一些"挡板",甚至用薄金属板把传感器罩起来。这样可防止杂物玷污传感器及某些可动部分,而这种"沾污"往往会使可动部分运动不爽,而影响称量精度。

6、尽量采用有自动定位(复位)作用的结构配件,如球形轴承、关节轴承、定位紧固器等。他们可以防止某些横向力作用在传感器上。要说明的是:有些横向力并不是机械安装引起的,如热膨胀引起的横向力,风力引起的横向力,及某些容器类衡器上的搅拌器的振动引起的横向力即不是机械安装引起的。

7、某些衡器上有些必须接到秤体上的附件(如容器秤的输料管道等),我们应让他们在传感器加载主轴的方向上尽量柔软一些,以防止他们"吃掉"传感器的真实负荷合而引起误差。

8、传感器应采用铰合铜线(截面积约50mm2)形成电气旁路,以保护它们免受电焊电流或雷击造成的危害。

9、称重传感器虽然有一定的过载能力,但在称重系统安装过程中,仍应防止传感器的超载。要注意的是,即使是短时间的超载,也可能会造成传感器永久损坏。在安装过程中,若确有必要,可先用一个和传感器等高度的垫块代替传感器,到最后,再把传感器换上。在正常工作时,传感器一般均应设置过载保护的机械结构件。

10、 系统有无运动不爽现象,可以用以下方法判别。即在秤台上加或减大约千分之一额定负荷看看称重显示仪是否有反映,有反映,说明可动部分未受"沾污"。

11、若用螺杆固定传感器,要求有一定的紧固力矩,而且螺杆应有一定的旋入螺纹深度。一般而言,固定螺杆因采用高强度螺杆。

12、传感器使用中,必须避免强烈的热辐射,尤其是单侧的强烈热辐射
德国HBM传感器RTN系列 :
RTN 扭环式称重传感器产品描述:
不锈钢, 紧致密封,极高的防护等级,并带有用于不同防爆区的 ATEX 防爆证书:输出 2,85mV/V 极小的应用范围 Y = 20,000 低功耗 输入电阻 4,400 ohms 受侧向力影响极小 可以用于极端恶劣环境的完整配件

扭环式称重传感器:
输出电阻高达 4k Ohm, 非常大的阻抗,因此电流很小。 因此RTN非常适合电池供电的移动应用。 环形应变片能够反应各个方向的负载。被杆状称重传感器错过的负载 RTN 都能够记录。2.85mV/V, RTN 的输出信号非常大,因此具有极高的精度和抗干扰能力。符合最新的 ATEX 标准的防爆版本.符合 OIML R60 标准,精度等级 C3, C4, C5, C3MI,  C4MI 有 PTB 测试证书 D09-00.24 .HBM RTN0.05/2.2t称重传感器的额定量程–从 1t 到 470 t – 可以为平台秤,汽车衡和过程。RTN 扭环式称重传感器 量程从 1t 到 470t,可以覆盖几乎所有过程称重的所有领域。其是平台秤,汽车衡和料罐秤的理想选择。

德国HBM传感器RTN系列RTN C3/1tRTN C3/2.2t
RTN系列称重传感器RTN C3/4.7tRTN C3/10t RTN C3/15t代理德国HBM传感器RTN C3/22t
德国HBM称重传感器RTN系列
RTN 0.05/1t     RTN 0.05/2.2t    RTN 0.05/4.7t  RTN 0.05/10t   RTN 0.05/15t
RTN 0.05/22t    RTN 0.05/33t    RTN 0.05/47t   RTN 0.05/68t   RTN 0.05/100t
RTN 0.05/150t   RTN 0.05/220t   RTN 0.05/330t  RTN 0.05/470t
RTN C3/1t       RTN C3/2.2t    RTN C3/4.7t    RTN C3/10t    RTN C3/15t
RTN C3/22t      RTN C3/33t    RTN C3/47t     RTN C3/68t    RTN C3/100t
RTN C3/150t     RTN C3/220t   RTN C3/330t    RTN C3/470t
订单编号
1-HLCB2C3/220KG-1  1-HLCB2C3/550KG-1  1-HLCB2C3/1.1T-1
1-HLCB2C3/1.76T-1   1-HLCB2C3/2.2T      1-HLCB2C3/4.4T
1-HLCB2C4/220KG   1-HLCB2C4/550KG     1-HLCB2C4/1.1T
1-HLCB2C6/220kg           1-HLCB2C6/1.1T
1-HLCF1C3/220KG-1  1-HLCF1C3/550KG-1
1-HLCF1C3/1.1T-1    1-HLCF1C3/1.76T-1
1-QS1C3/300KG      1-QS1C3/600KG
品牌 HBM 产品编码 1-KAB158-3 电缆
品牌 HBM 产品编码 1-RMS1 清洁剂
品牌 HBM 产品编码 1-C2/100KN 测力传感器
品牌 HBM 产品编码 C2 测力传感器
品牌 HBM 产品编码 U2B 测力传感器
品牌 HBM 产品编码 AE301 放大器
品牌 HBM 产品编码 1-C2/100KG 测力传感器
品牌 HBM 产品编码 K-T40B-005R-MF-S-M-DU2-0-U 扭矩传感器
品牌 HBM 产品编码 K-KAB-T-0153-01-010-S015 扭矩传感器
品牌 HBM 产品编码 K-T40B-005R-ST-S-M-SU2-0-U 扭矩传感器
品牌 HBM 产品编码 3-3301.0158 电缆
品牌 HBM 产品编码 1-TB1A/500NM 扭矩传感器
品牌 HBM 产品编码 1-C9C/10KN 测力传感器
品牌 HBM 产品编码 1-MVD2510 放大器
品牌 HBM 产品编码 1-KMR/300KN 测力传感器
品牌 HBM 产品编码 K-C2-100K-12M0-Y-S 测力传感器
品牌 HBM 产品编码 1-DF30DP 放大器
品牌 HBM 产品编码 WE2107 1-WE2107-1 数显表
品牌 HBM 产品编码 1-TB1A/500NM 扭矩传感器
品牌 HBM 产品编码 1-U9C/50KN 测力传感器
品牌 HBM 产品编码 1-U9C/10KN 测力传感器
品牌 HBM 产品编码 Kab149 40m SYS709024 K-SOKAB-P93 电缆
品牌 HBM 产品编码 Kab150- 40m SYS709024 K-SOKAB-P93 电缆
品牌 HBM 产品编码 K-P3-MB-100B-D-S 压力传感器
品牌 HBM 产品编码 1-KMR-300KN 测力传感器
品牌 HBM 产品编码 1-U2B/10KN 测力传感器
品牌 HBM 产品编码 1-C9C/10KN 测力传感器
品牌 HBM 产品编码 1-C9C/20KN 测力传感器
品牌 HBM 产品编码 1-LY61-3/120 应变片
品牌 HBM 产品编码 TB1A 扭矩传感器
品牌 HBM 产品编码 1-Z6FD1/100KG-1 传感器
品牌 HBM 产品编码 1-C9C/0.5KN 力传感器
品牌 HBM 产品编码 VK20A 1-VK20A 电源
品牌 HBM 产品编码 3-3312.0182 接插件
品牌 HBM 产品编码 1-PME-Setup-USB 接口扩展模块
品牌 HBM 产品编码 1-MP55 放大器
品牌 HBM 产品编码 1-U2B/50KN 传感器
品牌 HBM 产品编码 1-U2B/50KN 传感器
品牌 HBM 产品编码 1-U2B/10KN 测力传感器
品牌 HBM 产品编码 1-DF001 网关
品牌 HBM 产品编码 1-DF30DP 放大器
品牌 HBM 产品编码 1-KMR/300KN 测力传感器
品牌 HBM 产品编码 1-AE301 放大器
品牌 HBM 产品编码 1-KMR/300KN 测力传感器
品牌 HBM 产品编码 1-Z4A/20KN 测力传感器
品牌 HBM 产品编码 1-S2M/100N-1 测力传感器
品牌 HBM 产品编码 1-LY11-3/120 应变片
品牌 HBM 产品编码 1-8402.0026
品牌 HBM 产品编码 1-U2B/10KN 测力传感器
品牌 HBM 产品编码 1-DF30DP 放大器
品牌 HBM 产品编码 1-DF001 接插件
品牌 HBM 产品编码 1-T20WN/2NM 扭矩传感器
品牌 HBM 产品编码 3-4412.0005
品牌 HBM 产品编码 3-4412.0005
品牌 HBM 产品编码 1-T20WN/20NM
品牌 HBM 产品编码 1-VK20A
品牌 HBM 产品编码 3-3301.0158
品牌 HBM 产品编码 1-KAB152-1.5
品牌 HBM 产品编码 1-S2M / 20N-1 测力传感器
品牌 HBM 产品编码 1-TB1A/500NM 扭矩传感器
品牌 HBM 产品编码 1-TB1A/500NM
品牌 HBM 产品编码 1-C9C/50KN 测力传感器
品牌 HBM 产品编码 C9C/20KN 测力传感器
品牌 HBM 产品编码 C2/10KN 测力传感器
品牌 HBM 产品编码 K-T40B-500Q-MF-S-M-DU2-1-U 扭矩传感器
品牌 HBM 产品编码 1-KAB153-6 电缆
品牌 HBM 产品编码 1-KAB154-6 电缆
品牌 HBM 产品编码 4-3301.0071 外壳
品牌 HBM 产品编码 3-3312.0182 接插件
品牌 HBM 产品编码 K-WA-T-020W-32K-K1-F1-2-2-3.0 位移传感器
品牌 HBM 产品编码 K-T40B-002R-MF-S-M-SU2-A-U 扭矩传感器
品牌 HBM 产品编码 3-3301.0158 电缆
品牌 HBM 产品编码 4-3301.0071 接线套
品牌 HBM 产品编码 1-BCY01 催化剂
品牌 HBM 产品编码 1-T20WN/20NM 扭矩传感器
品牌 HBM 产品编码 1-T20WN/20NM 扭矩传感器
品牌 HBM 产品编码 T40B 扭矩传感器
品牌 HBM 产品编码 1-KAB153-6 电缆
品牌 HBM 产品编码 KMR/300KN 测力传感器
品牌 HBM 产品编码 1-AE101 扭矩传感器
品牌 HBM 产品编码 C9C 测力传感器
品牌 HBM 产品编码 1-T22/500NM 传感器
品牌 HBM 产品编码 1-T22/500NM 传感器
品牌 HBM 产品编码 1-T20WN/200NM 传感器
品牌 HBM 产品编码 1-C2/1KN 传感器
品牌 HBM 产品编码 1-C9C/20KN 传感器
品牌 HBM 产品编码 1-C2/500KG 传感器
品牌 HBM 产品编码 1-C2/500N 传感器
品牌 HBM 产品编码 1-C2/10KN 传感器
品牌 HBM 产品编码 1-AE301 传感器
品牌 HBM 产品编码 TB1A/500NM 扭矩传感器
品牌 HBM 产品编码 3-3312.0182
品牌 HBM 产品编码 S2M 测力传感器
品牌 HBM 产品编码 T22/100NM 扭矩传感器
品牌 HBM 产品编码 3-3301-0158
品牌 HBM 产品编码 1-RM4220 用途:测力传感器用,功能:放大信号
品牌 HBM 产品编码 1-U2B/1KN 用途:工业设备用,原理:通过检测应力片变化测量力的大小,功能:测力,无结果显示
品牌 HBM 产品编码 1-U2B/1KN 测力传感器
品牌 HBM 产品编码 1-RM4220 放大器
品牌 HBM 产品编码 1-RSCC3/5T-1 测力传感器
品牌 HBM 产品编码 1-AE101 用途:测量仪器用,功能:信号放大
品牌 HBM 产品编码 1-P3MBP 压力传感器
品牌 HBM 产品编码 1-DAK2 工具套装
品牌 HBM 产品编码 Z4A 测力传感器
品牌 HBM 产品编码 D-TEDS/MONT-DB
品牌 HBM 产品编码 1-KAB139A-6
品牌 HBM 产品编码 1-S9M/10KN-1 全部/传感器/测力传感器
品牌 HBM 产品编码 SCOUT55 放大器
品牌 HBM 产品编码 1-U10M/250KN 力量传感器
品牌 HBM 产品编码 1-U2B/2KN 力量传感器
品牌 HBM 产品编码 1-WI/5MM-T 直线编码器
品牌 HBM 产品编码 1-T22/20NM 扭矩传感器
品牌 HBM 产品编码 1-WI/5MM-T 压力传感器
品牌 HBM 产品编码 1-U9C/50N 压力传感器
品牌 HBM 产品编码 K-U9C-20K0-05M0-Y-S 压力传感器
品牌 HBM 产品编码 1-U9/20KN/ZGWR 压力传感器
品牌 HBM 产品编码 3-3301.0158 传感器配件:连接件
品牌 HBM 产品编码 1-VK20A 传感器配件:连接件
品牌 HBM 产品编码 1-T20WN/5NM 压力传感器
品牌 HBM 产品编码 1-AE101 放大器
品牌 HBM 产品编码 1-U2B/2KN 压力传感器
品牌 HBM 产品编码 1-T22/500NM 压力传感器
品牌 HBM 产品编码 T10F/FS K-T10F-002R-SU2-G-0-V5-N 德国
品牌 HBM 产品编码 1-WI/5MM-T 压力传感器
品牌 HBM 产品编码 1-T20WN/200NM 压力传感器
品牌 HBM 产品编码 1-T22/500NM 压力传感器
品牌 HBM 产品编码 1-T22/500NM 压力传感器
品牌 HBM 产品编码 T10F/FS K-T10F-002R-SU2-G-0-V5-N 扭矩传感器
品牌 HBM 产品编码 1-C9B/20KN 压力传感器
品牌 HBM 产品编码 1-C2/5KN 压力传感器
品牌 HBM 产品编码 1-T22/200NM 转矩传感器
品牌 HBM 产品编码 1-AE301 放大器
